Cinemachineを使用し、画面分割をする

ここまで、Cinemachineを使わない純粋なUnityカメラを用いて画面分割を行っていました。
Cinemachineを使用した環境下でも画面分割は可能です。

複数カメラを独立制御させる仕組み

通常、Cinemachineはシーン上に配置されているすべてのバーチャルカメラから最も優先度の高いものを選択して制御します。
カメラワークの制御はCinemachine Brainが担っています。

ただし、制御対象のバーチャルカメラは、カメラのCulling Maskで設定されている対象レイヤーのものに限ります。
(Culling Mask：特定のゲームオブジェクトだけをカメラに映す階層)

例えば、カメラのCulling MaskにレイヤーP1が設定され、レイヤーP2が設定されていない場合、レイヤーP2のバーチャルカメラは制御の対象外となります。

ここにもう一つのカメラとCinemachine Brainを配置して、Culling MaskにレイヤーP1は設定せず、レイヤーP2を設定すると、こちらはレイヤーP1のバーチャルカメラが制御対象から除外されます。

この仕組みを利用して、Cinemachineで複数カメラを独立制御させます。

Cinemachineカメラの設定

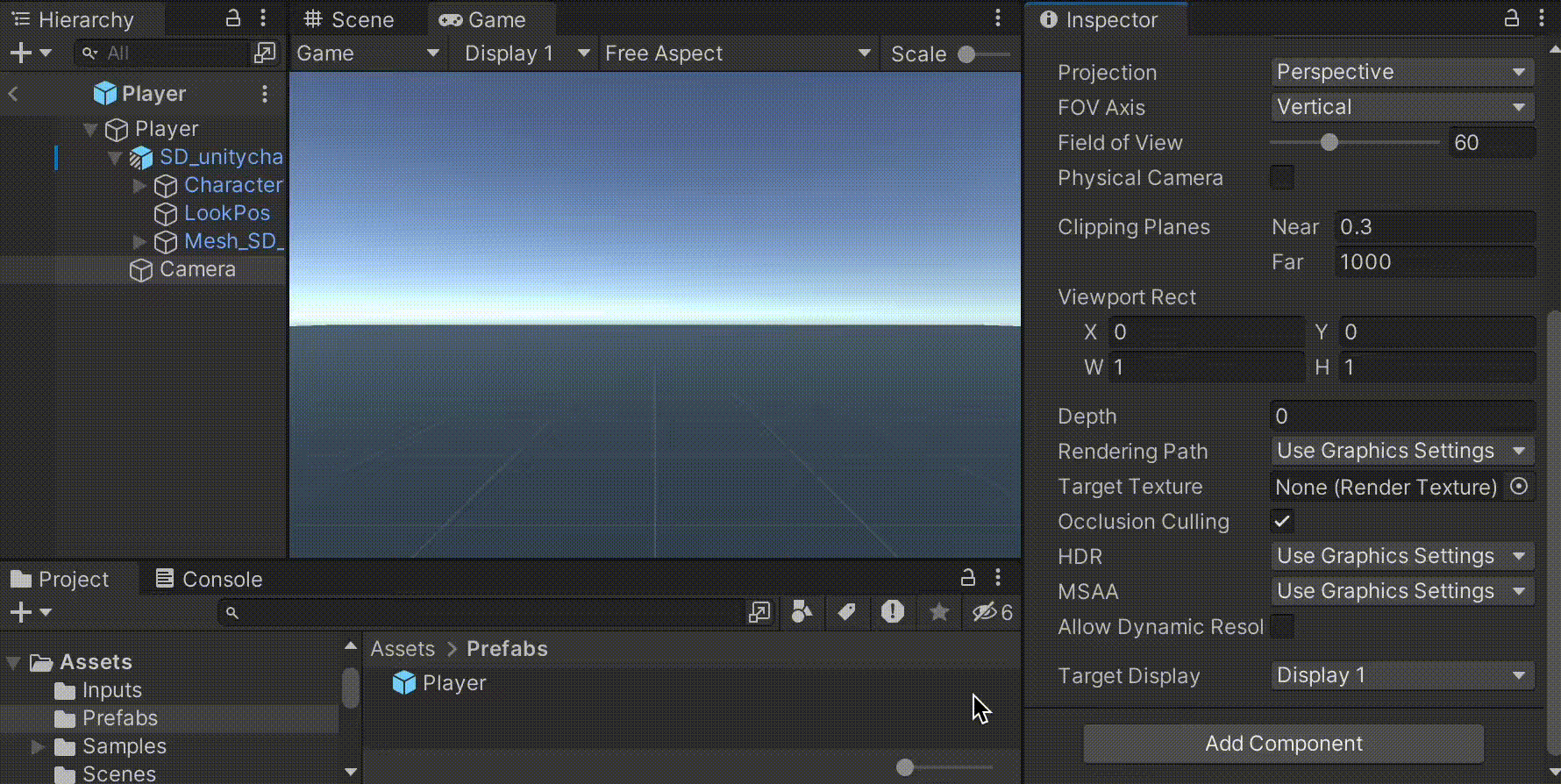

まず、プレイヤーPrefab配下のカメラにCinemachine Brainコンポーネントを追加します。

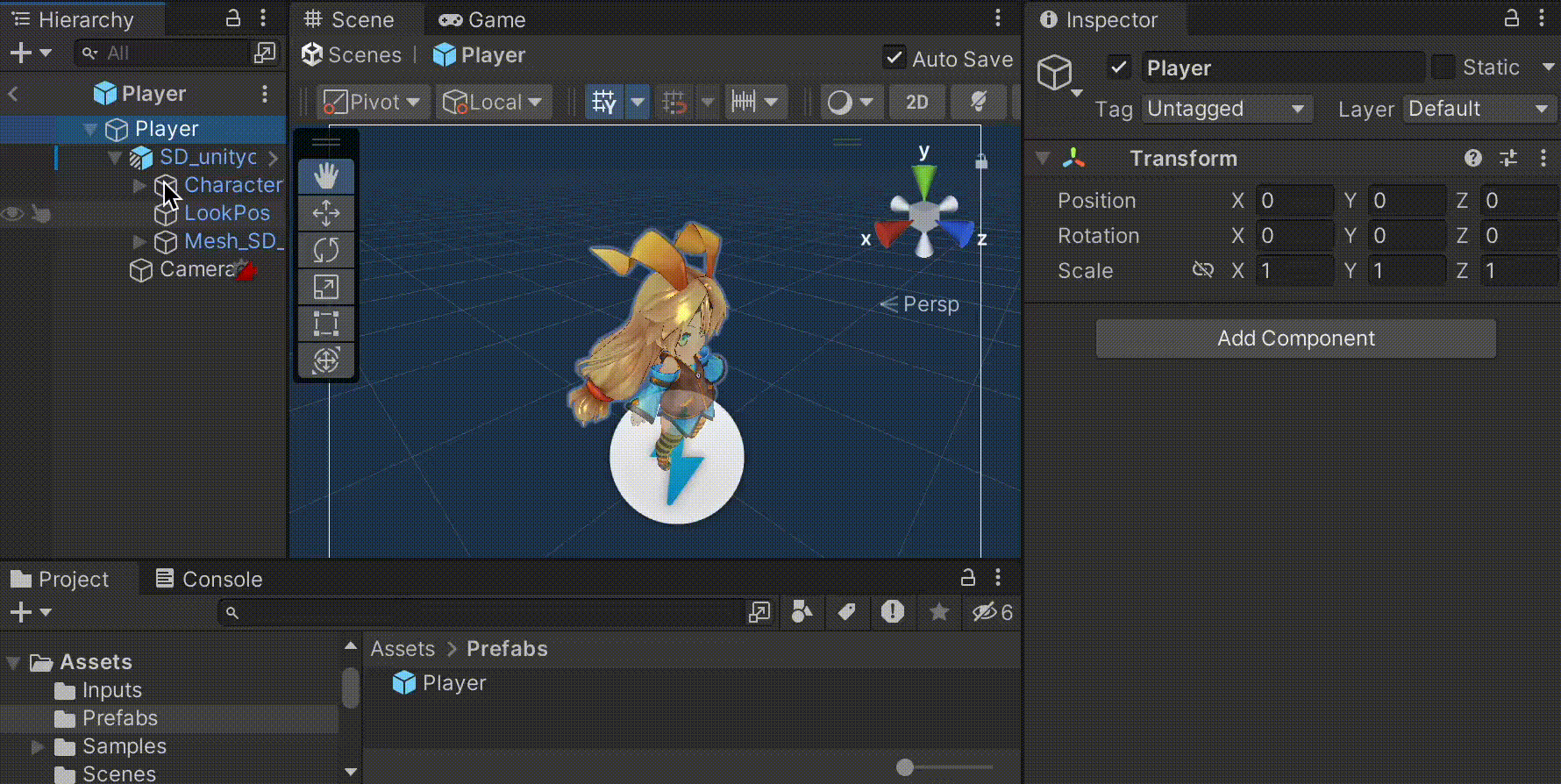

次に、プレイヤー用のCinemachineカメラ（バーチャルカメラ）を配置します。

ヒエラルキー左上の＋アイコン > Cinemachine > Virtual Cameraより配置できます。

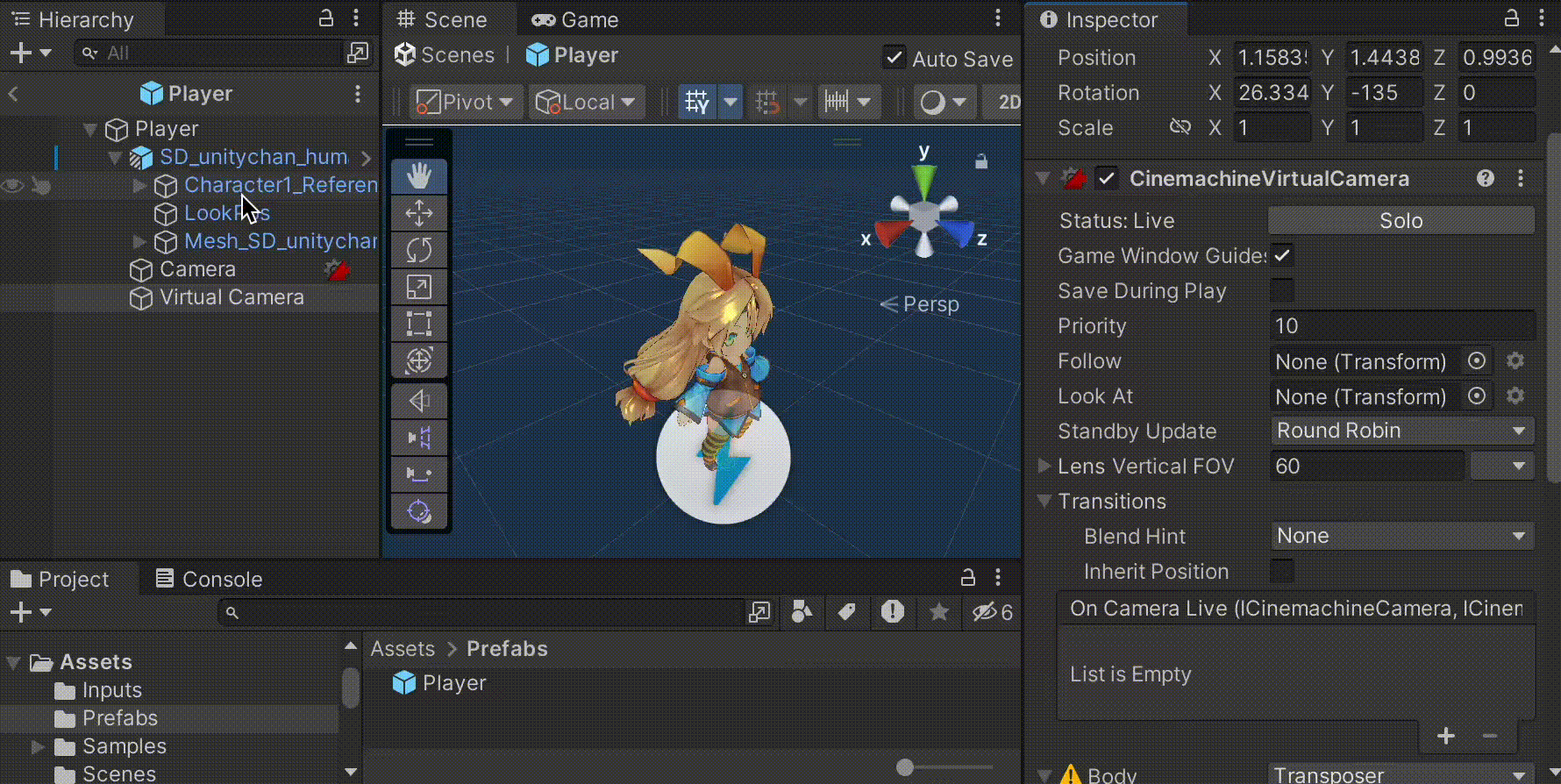

必要に応じて、カメラの追従設定を行います。

FollowとLook At項目にプレイヤーオブジェクトを指定
BodyにTransposerを指定
Binding ModeにSimple Follow With World Upを指定
して追従させてみます。

プレイヤー専用レイヤーの定義

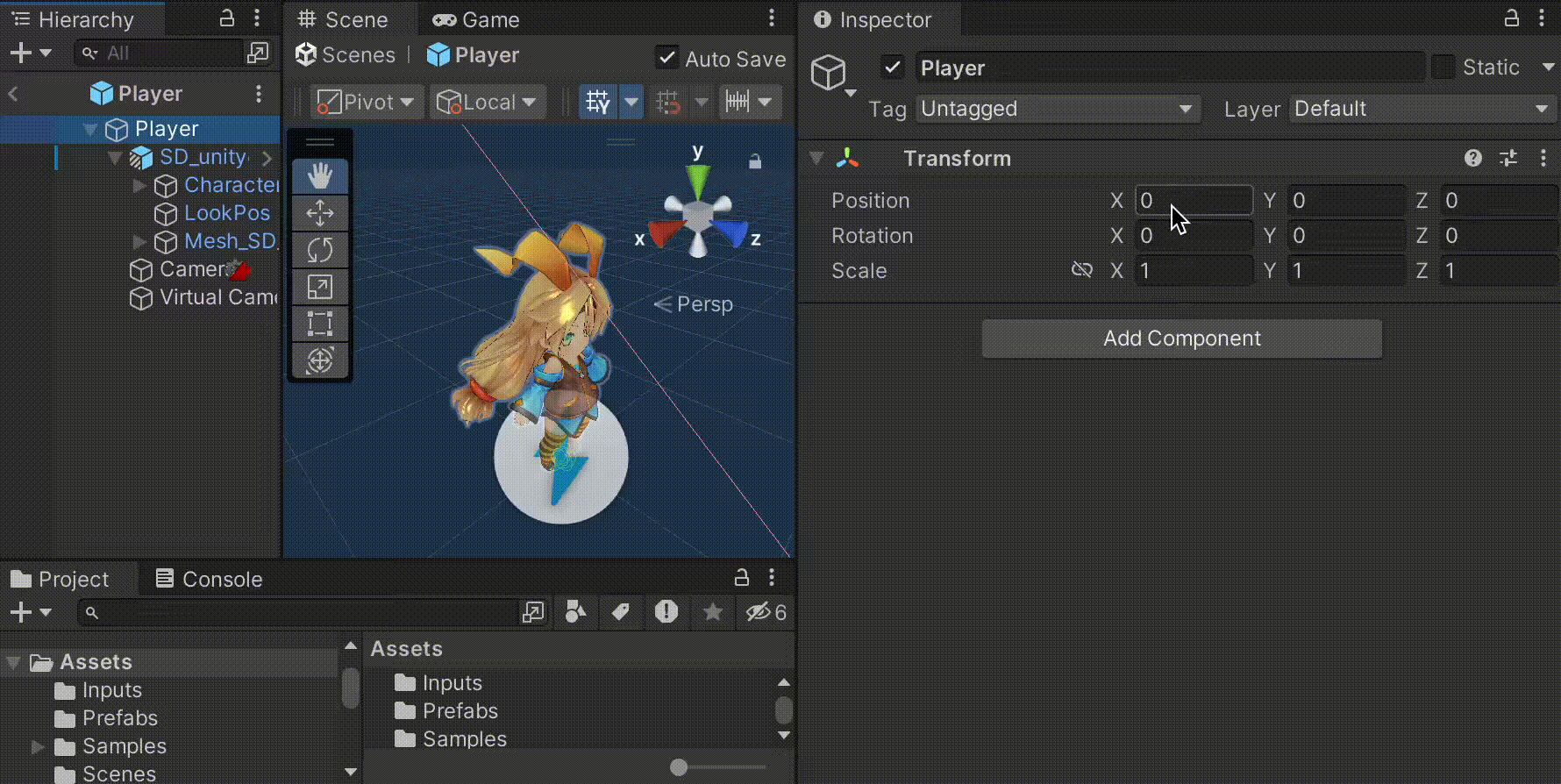

各プレイヤー毎のレイヤーを追加します。
4人対戦ゲームを想定し、P0、P1、P2、P3の4レイヤーを追加します。

プレイヤーインデックスに応じたレイヤーを設定する

プレイヤー入室時に割り当てられるプレイヤーインデックスに応じたレイヤーを設定するスクリプトの実装例になります。

PlayerCameraLayerUpdater.cs

using System;
using Cinemachine;
using UnityEngine;
using UnityEngine.InputSystem;

public class PlayerCameraLayerUpdater : MonoBehaviour
{
    [SerializeField] private PlayerInput _playerInput;
    [SerializeField] private CinemachineVirtualCamera _cinemachineCamera;

    // プレイヤーインデックスとレイヤーの対応
    [Serializable]
    public struct PlayerLayer
    {
        public int index;
        public int layer;
    }

    [SerializeField] private PlayerLayer[] _playerLayers;

    private int _currentIndex = -1;

    // 初期化
    private void Awake()
    {
        if (_playerInput == null) return;

        // レイヤー更新
        OnIndexUpdated(_playerInput.user.index);
    }

    // 有効化
    private void OnEnable()
    {
        if (PlayerInputManager.instance == null) return;

        // プレイヤーが退室した時のイベントを監視する
        PlayerInputManager.instance.onPlayerLeft += OnPlayerLeft;
    }

    // 無効化
    private void OnDisable()
    {
        if (PlayerInputManager.instance == null) return;

        PlayerInputManager.instance.onPlayerLeft -= OnPlayerLeft;
    }

    // プレイヤーが退室した時に呼ばれる
    private void OnPlayerLeft(PlayerInput playerInput)
    {
        // 他プレイヤーが退室した時はインデックスがずれる可能性があるので
        // レイヤーを更新する
        if (playerInput.user.index >= _playerInput.user.index)
            return;

        // この時、まだインデックスは前のままなので-1する必要がある
        OnIndexUpdated(_playerInput.user.index - 1);
    }

    // プレイヤーインデックスが更新された時に呼ばれる
    private void OnIndexUpdated(int index)
    {
        if (_currentIndex == index) return;

        // インデックスに応じたレイヤー情報取得
        var layerIndex = Array.FindIndex(_playerLayers, x => x.index == index);
        if (layerIndex < 0) return;

        // プレイヤー用のカメラ取得
        var playerCamera = _playerInput.camera;
        if (playerCamera == null) return;

        // カメラのCullingMaskを変更
        // 自身のレイヤーは表示、他プレイヤーのレイヤーは非表示にする
        for (var i = 0; i < _playerLayers.Length; i++)
        {
            var layer = 1 << _playerLayers[i].layer;

            if (i == index)
                playerCamera.cullingMask |= layer;
            else
                playerCamera.cullingMask &= ~layer;
        }

        // Cinemachineカメラのレイヤー変更
        _cinemachineCamera.gameObject.layer = _playerLayers[layerIndex].layer;

        _currentIndex = index;
    }
}

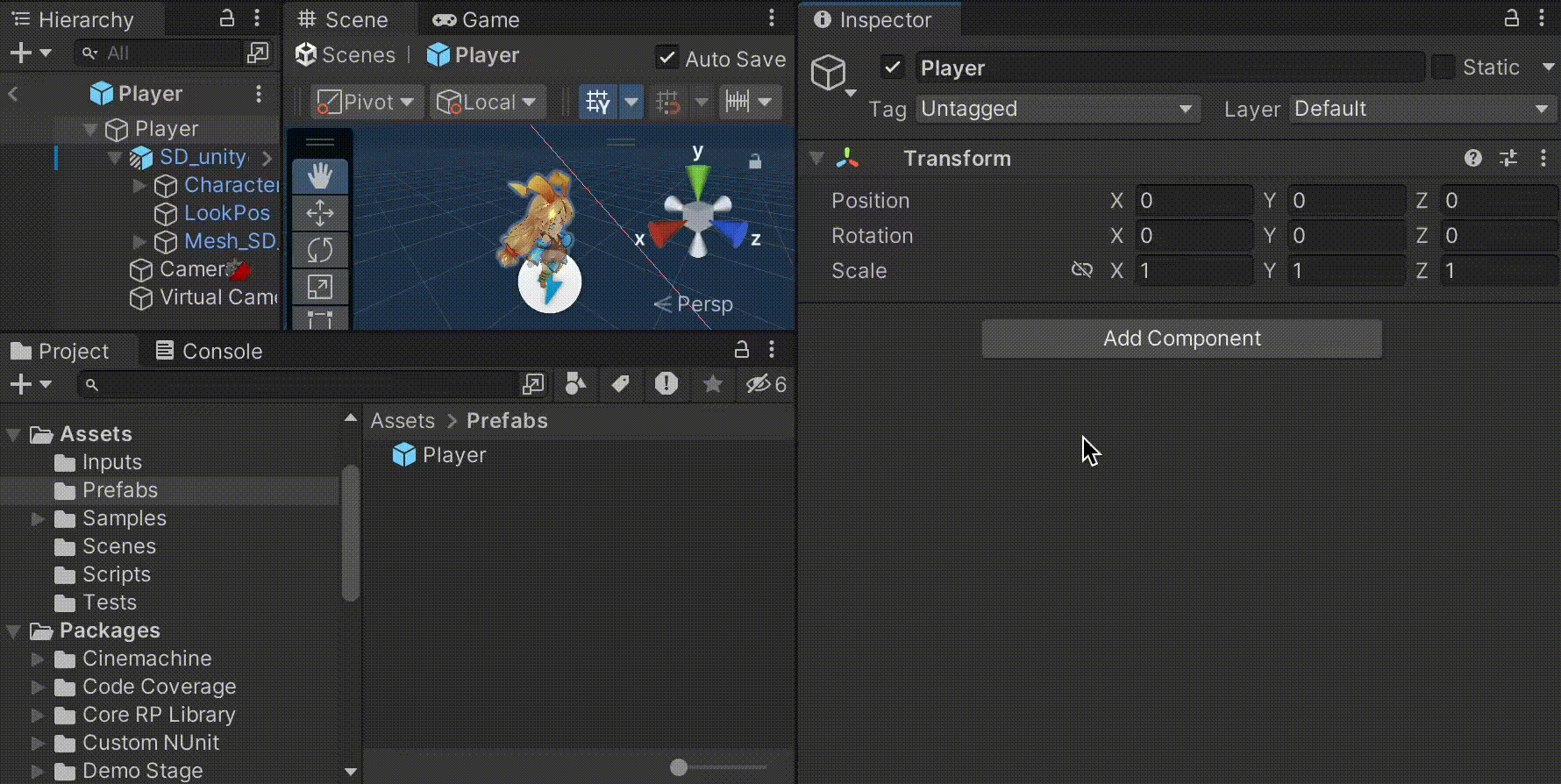

上記をPlayerCameraLayerUpdater.csとしてUnityプロジェクトに保存し、プレイヤーPrefabにアタッチ。
インスペクターよりPlayer InputとCinemachineカメラを設定します。

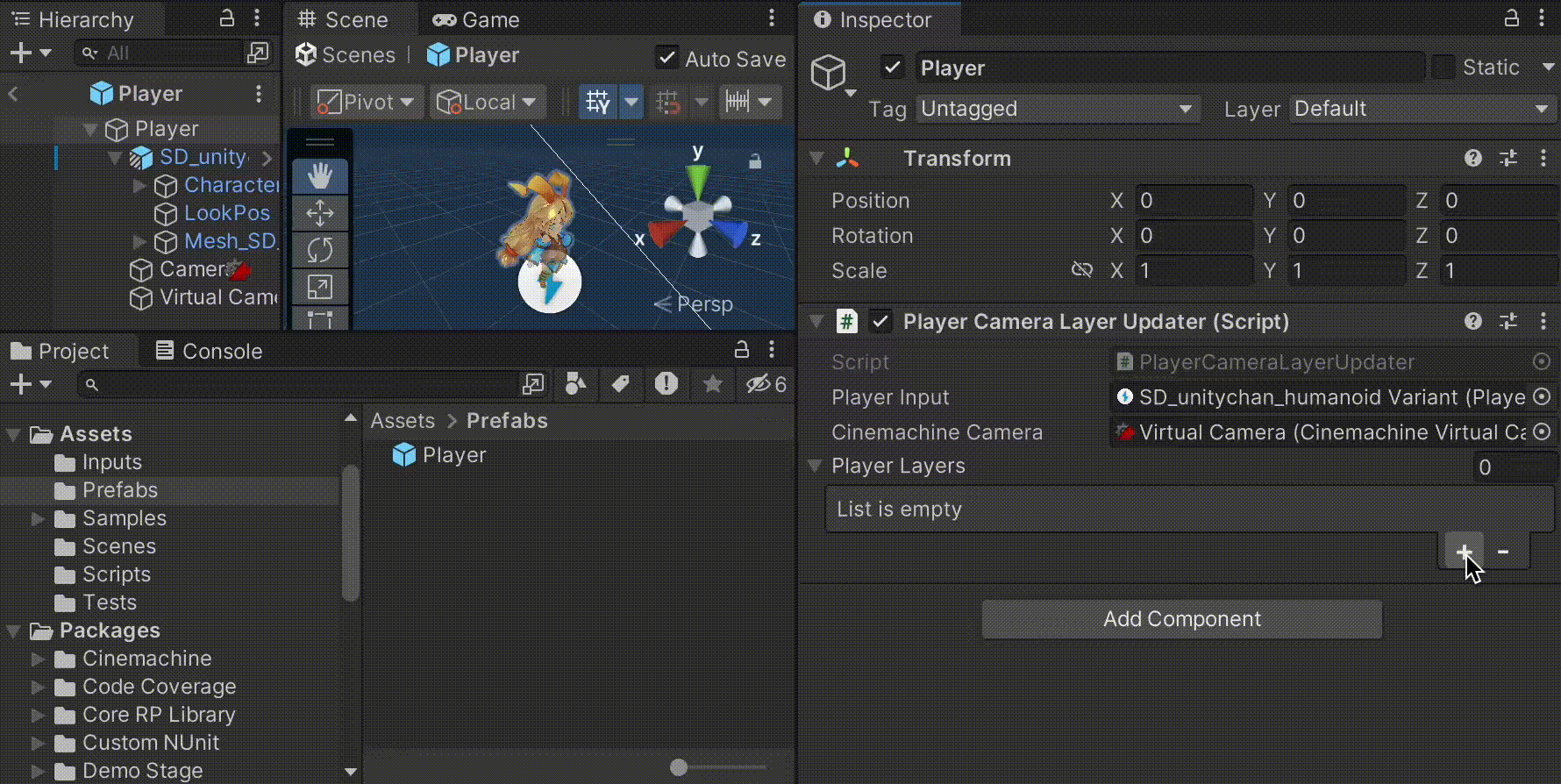

各プレイヤーインデックスとレイヤーの対応テーブルを定義します

例では、レイヤーP0、P1、P2、P3のインデックスがそれぞれレイヤーの7、8、9、10要素目であるため、上記の設定にしています。

レイヤー値は数値を直接入力する必要がありますが、構造体やProperty Drawerを自作すると選択式でレイヤー値を指定することも可能です。 (レイヤー名で設定する方法)

Player Input Manager側のイベント通知設定

サンプルスクリプトでは、C#イベント経由で退室通知を受け取るため、Player Input ManagerコンポーネントのNotification Behaviour項目にはInvoke C Shard Eventsを指定してください。

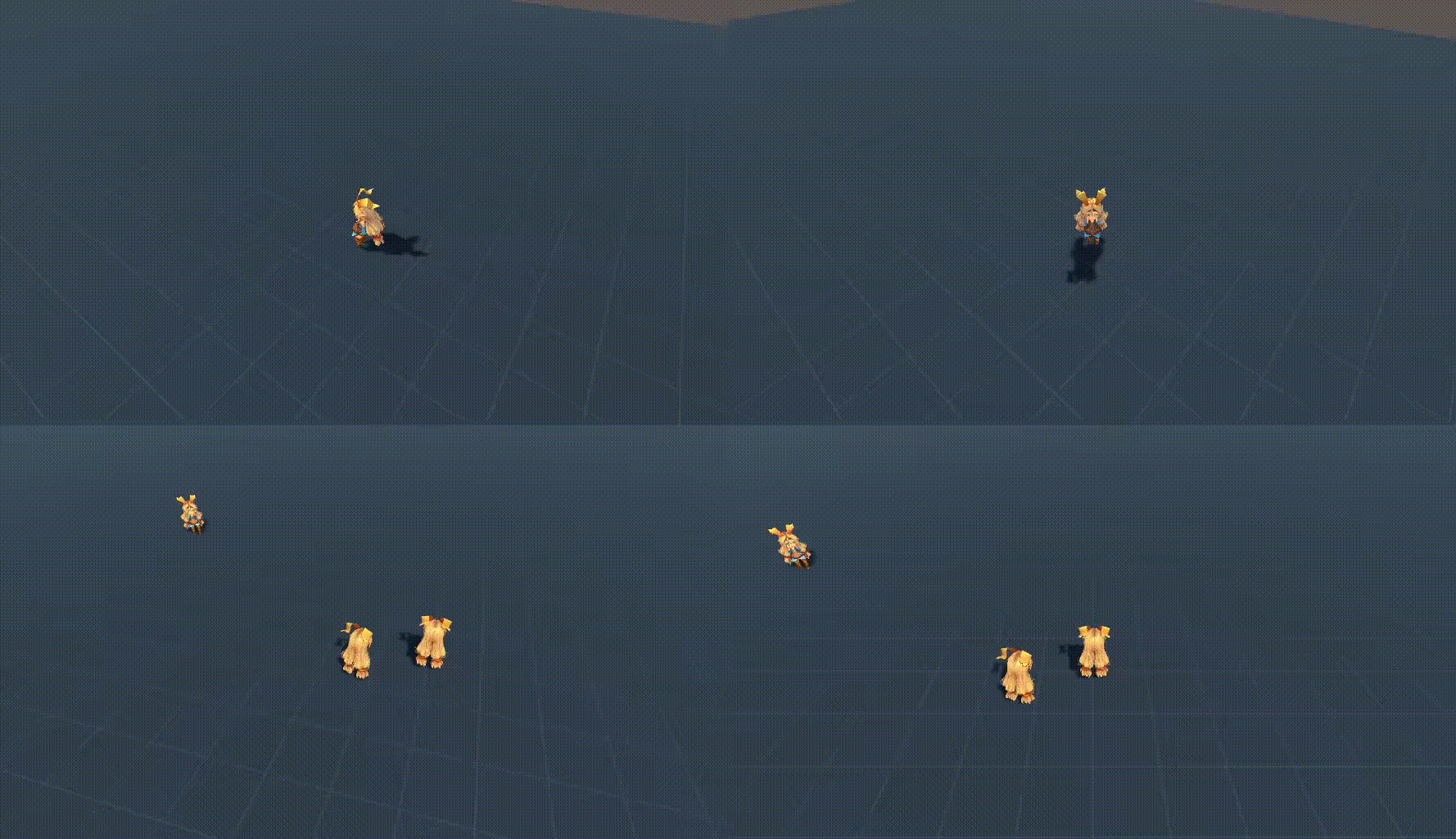

実行すると、Cinemachineが適用された状態で、独立してカメラが制御されます。

この時、プレイヤーのUnityカメラのCulling Maskには、自身のレイヤーが設定され、他プレイヤーのレイヤーが未設定になります。

また、Cinemachineカメラのレイヤーには自身に対応するレイヤーが設定されます。

スクリプトについて

自身のプレイヤーインデックスが更新される時、次の処理でレイヤー情報とカメラの取得を行います。

// インデックスに応じたレイヤー情報取得
var layerIndex = Array.FindIndex(_playerLayers, x => x.index == index);
if (layerIndex < 0) return;

// プレイヤー用のカメラ取得
var playerCamera = _playerInput.camera;
if (playerCamera == null) return;

次に、自身のカメラのCulling Maskを更新します。この時、他プレイヤーのレイヤーは除外する必要があります。

// カメラのCullingMaskを変更
// 自身のレイヤーは表示、他プレイヤーのレイヤーは非表示にする
for (var i = 0; i < _playerLayers.Length; i++)
{
    var layer = 1 << _playerLayers[i].layer;

    if (i == index)
        playerCamera.cullingMask |= layer;
    else
        playerCamera.cullingMask &= ~layer;
}

そして、Cinemachineカメラのレイヤーを自身のものに設定します。

// Cinemachineカメラのレイヤー変更
_cinemachineCamera.gameObject.layer = _playerLayers[layerIndex].layer;

ここまでの処理は、自身が入室した時に行うほか、他プレイヤーが退室した時もインデックスがずれる可能性があるため行います。

// 初期化
private void Awake()
{
    if (_playerInput == null) return;

    // レイヤー更新
    OnIndexUpdated(_playerInput.user.index);
}

// プレイヤーが退室した時に呼ばれる
private void OnPlayerLeft(PlayerInput playerInput)
{
    // 他プレイヤーが退室した時はインデックスがずれる可能性があるので
    // レイヤーを更新する
    if (playerInput.user.index >= _playerInput.user.index)
        return;

    // この時、まだインデックスは前のままなので-1する必要がある
    OnIndexUpdated(_playerInput.user.index - 1);
}
